冷彎成型設備
首頁 > 產品系列 > 冷彎成型設備

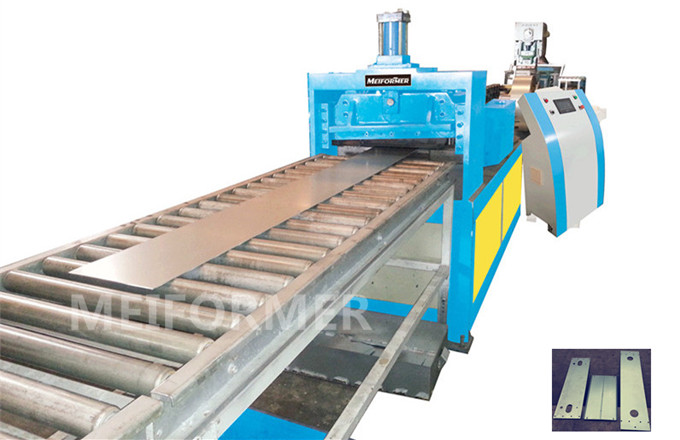

鈑金開卷、校平、伺服送料、沖剪生產線

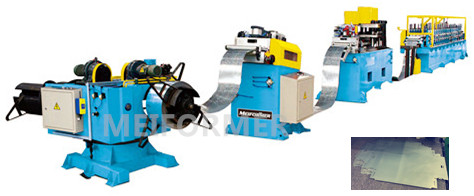

鈑金開卷，校平，伺服送料，沖剪生產線和開卷 (五合一生產線)
生產工藝Process Flow:
開卷放料—校平—伺服送料—沖孔系統—切斷
—(根據客戶要求增加：雙邊滾壓成型—自動折彎系統)—收料臺
設備結構概述;
本生產線集合了數控控制完成沖、剪、折工序，為定制的鈑金加工中心，可根據客戶產品的不同要求特殊定制，既可以只是作為數控沖床，數控剪板機的補充由開料、校平、沖孔系統組成一條線，完成鈑金件的剪切，沖孔功能，為后續折彎工序提供工件，
大大節約人工，材料和提高工作效率，也可以根據客戶產品的需要設計滾壓成型設備和自動折彎系統，完成折彎的工序。
|
項目 |
類型 |
單位 |
參數 |
|
適用材料 |
類型 |
|
鍍鋅帶鋼 鍍鋅帶鋼 |
|
板材強度 |
Mpa |
≥350 |
|
|
板材厚度 |
mm |
1.0 ? 2.0 |
|
|
產品規格 |
mm |
見圖 |
|
|
最大成型速度 |
m/min |
1月20日 |
|
|
輥壓模具材料 |
|
Cr12 |
|
|
傳動方式 |
|
齒輪 |
|
|
設備總功率 |
KW |
約20 |
|
|
電控系統 |
|
PLC變頻+彩色觸摸屏控制 |
|
|
主機外形尺寸 |
mm |
8000x1300x1500 |
|
